Из истории факсимильной связи

Энциклопедия Andrey 0 4 034 
Из истории факсимильной связи

Привычная нам сегодня и уже потихоньку забываемая факсимильная связь была создана и успешно работала уже в 19 веке. Как ни парадоксально, но многие, казалось бы современные технические средства и аппараты уже существовали и использовались уже в давние времена. Уильям Кук (William Cooke) и Чарльз Уэтстоун (Charles Wheatstone) известный как изобретатель стереоскопии, запустили в коммерческое использование первый работающий вариант в 1837 г.

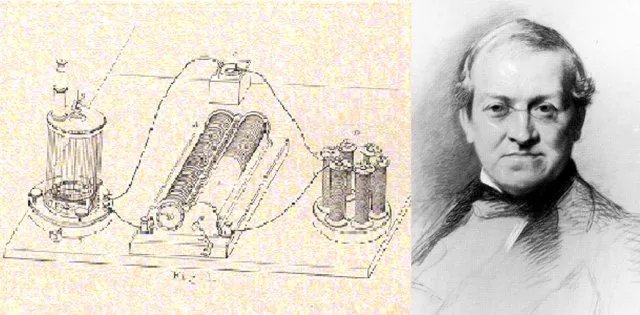

Эскиз факса Уильям Кука и Чарльза Уэтстоуна. (справа Чарльз Уэтстоун)

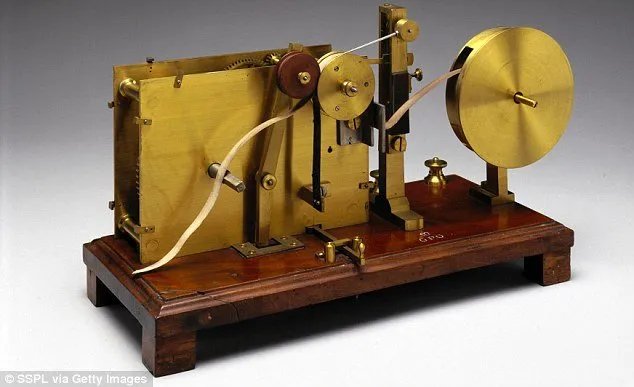

Трудно поверить, но первый факс был отправлен в 1843 г. Первая факсовая машина была запатентована в 1843 г. (на 33 года раньше, чем телефон) шотландским изобретателем Александром Бейном (Alexander Bain). Бэйн родился в 1811 году в Кейтнесс, на самом севере Шотландии, он был одним из 13 детей мелкого арендатора. Ребенком он пас овец, но уйдя из дома выучился на часовщика, и в конце концов, в 1837 году перебрался работать в Лондон. Кроме механических устройств Бэйн увлекался электричеством. В 1841 году он запатентовал первые в мире электрические часы, в которых был маятник, приводимый в движение электромагнитными импульсами; это был важный шаг на пути к факсимильному аппарату, ставшему следующим изобретением Бэйна.


Отправка сообщения по проводам стала возможной с началом телеграфии. Но вот что насчет удивительного шанса отправить подпись или картинку? Важным элементом его «записывающего телеграфа» была синхронизация маятников двух часов, которые в первых экспериментах ученого находились примерно за 70 километров друг от друга - в Глазго и Эдинбурге. Каждый раз, когда двигался маятник в Эдинбурге, электрический импульс шел по телеграфному кабелю на соленоид маятника в Глазго и приводил его в движение. К каждому маятнику был прикреплен металлический стилус. В Эдинбурге он перемещался вперед и назад по картинке, выгравированной на меди (позднее - по типографскому шрифту), и когда он проходил линию на рисунке, появлялся электрический контакт. Этот сигнал заставлял маятник в Глазго двигаться по бумаге, вымоченной в иодиде калия, который меняет цвет, если через него проходит электрический ток.

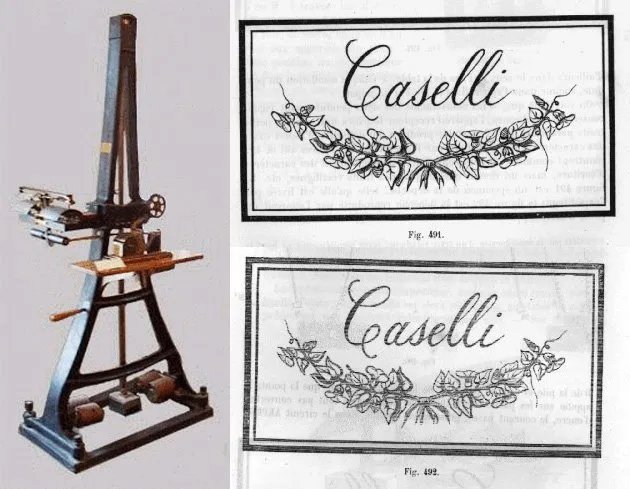

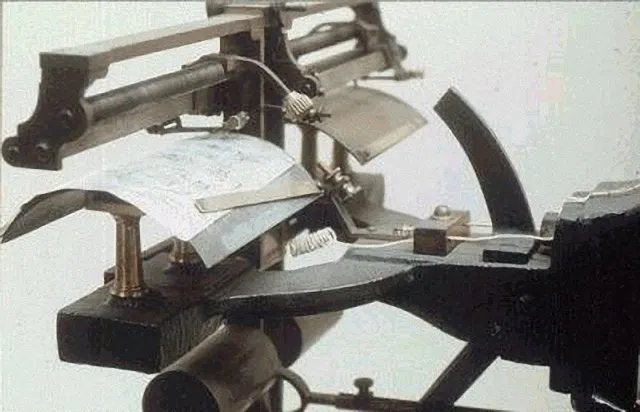

1855 г. Несмотря на такие успехи, в первых факсовых системах все еще не удавалось достичь четкой синхронизации на передающей и приемной сторонах. Вызов принял итальянский священник Джованни Каселли (Giovanni Caselli. 1815–1891), который занимался изучением телеграфной передачи на факультете физики Флорентийского университета. В 1860 году, работая в Париже, он собрал машину, которую назвал «пантелеграф». Изначально огромная, двухметровая версия более ранних устройств, она решала проблему синхронизации запуском движений маятников при помощи чрезвычайно точных часов, работающих независимо от электрического тока, посылаемого по телеграфной линии.

Первые факсы системы Каселли использовались между Парижем — Марселем, Парижем — Лионом, Москвой и Петербургом. И на базе факса Каселли была создана первая коммерческая факсовая система. именно факсовые машины Каселли некоторое время использовались на линиях связи.

Оригинал передаваемой и принятой картинки.

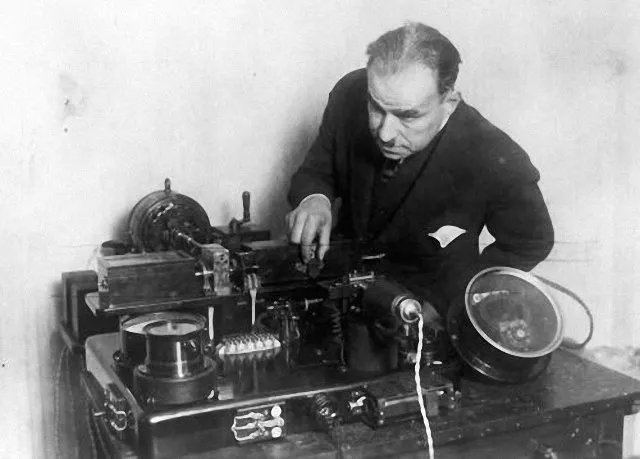

В 1902 г. немецкий изобретатель Артур Корн (Arthur Korn) доработал факс оптическим сканером и открыл проводной фотосервис для газет.

В 1966 г. был принят стандарт Group 1 , что позволило упростить процедуру совместимости факсов, произведенных разными компаниями. Скорость передачи этих факсов была не велика - порядка 4-6 минут на передачу одной страницы.
Но только в 1968 году были утверждены первые международные стандарты для факсимильной передачи (Группа 1), а затем Группу 2 - в 1972 году и Группу 3 - в 1980-м. Время, необходимое для передачи страницы сократилось с шести минут до менее одной минуты, впринятие стандартов стало новым важным фактором развития факсимильной передачи, послужившим буму факс-технологий в 80-х годах 20 века.

В 1978 г. был издан стандарт (рекомендация) Group 2 от CCITT (сейчас это TSS - Telecommunications Standardisation Sector), который был одобрен всеми производителями факс аппаратов. Не обошлось при разработки стандарта и без легендарной лаборатории XEROX (в ней же были изобретены компьютерная мышь, ксерокс и многое другое).
И наконец в 1980 г. был принят стандарт Group 3 (основанный на ITU-T Recommendation T.4). Скорость передачи одной страницы порядка 30 секунд. Разрешение 203x98 или 203x196 DPI - точек на дюйм (1 дюйм это примерно 2,5 см), скорость передачи 9.600 bps.

Именно с этого момента факсы стали обыденной, повседневной вещью и распространились по всему миру. И все благодаря стандарту, который позволяет вам отправить факс из Москвы в Урюпинск или Австралию (везде есть факс стандарта Group 3).

Как устроен и работает факс

Само название факса происходит от латинского fac simile («сделай подобное»), что полностью отражает сущность факсимильного метода передачи, состоящего в следующем. Подлежащий передаче документ сканируется специальным фотоэлектрическим преобразователем, в результате чего его изображение построчно разбивается на отдельные элементарные фрагменты (размером около 0,1 мм), подобно тому, как это делается в телевидении.

Получающиеся на выходе сканера электрические сигналы, пропорциональные коэффициенту отражения таких элементарных фрагментов документа, подаются на модем, который преобразует их в последовательность модулированных сигналов, передаваемых на другой факсимильный аппарат по обычной телефонной линии. На приемной стороне из модулированных сигналов восстанавливаются сигналы изображения, управляющие работой специального воспроизводящего устройства.

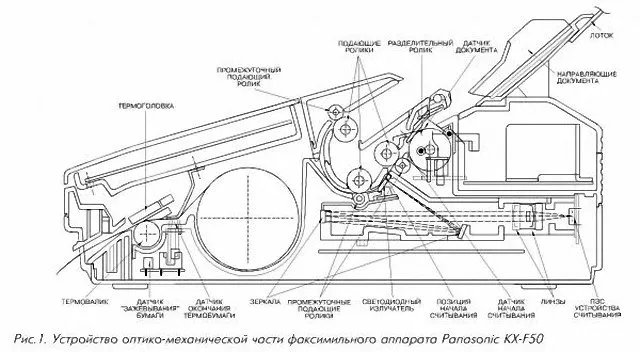

Таким образом, функционально телефакс подобен копировальному аппарату, входная и выходная части которого просто разнесены на какое-то расстояние. Технически же стандартный факс представляет собой электромеханическое устройство, содержащее узлы сканирования и печати, а также модем. А так как каждый из этих узлов может быть выполнен различными способами, то отсюда и следует такое многообразие существующих разновидностей факсов.

Какие бывают факсы

Различают несколько типов факсов. Их типы аналогичны современным принтерам (за исключением матричных).

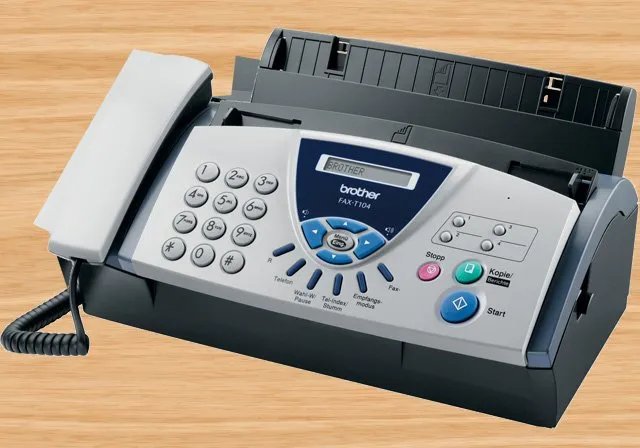

1. Факсы на термобумаге. Низкая цена факса, недорогие расходные материалы, но низкое качество полученной копии.
2. Факсы на обычной бумаге:

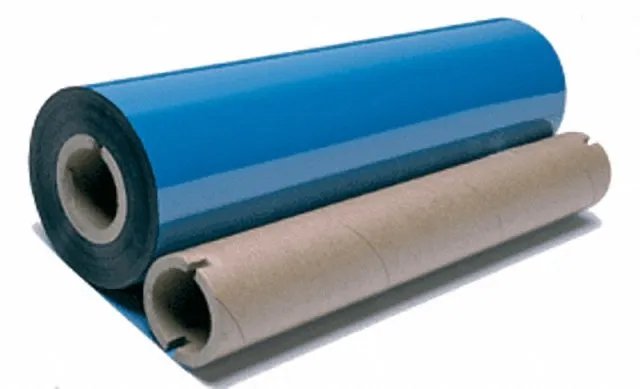

2.1 Способ печати методом термопереноса. Низкая цена аппарата, хорошее качество печати, но дорогие расходные материалы.
2.2 Струйная печать. Низкая цена на аппарат и картриджи, качественная копия, но чернила от влажности расплываются,картриджи требуют частой замены.
2.3 Лазерная печать. Быстрый прием/передача, быстрая печать, высокое качество печати, но сами модели достаточно дорогие.

Прежде всего следует отметить, что факсы различаются используемыми в них печатающими устройствами. А наиболее распространенными в течение длительного времени были факсы с выводом на термобумагу.

Их достоинством является простота конструкции и, как следствие, – относительная дешевизна. Однако у такого процесса есть и недостатки: термобумага стоит не дешево, а кроме того, подобные копии со временем неминуемо «выцветают» и для хранения важных документов с факс-сообщений дополнительно приходится делать ксерокопии.

Для устранения перечисленных недостатков разработчиками факсов стали использоваться технологии печати, хорошо отработанные для компьютеров. Так появились факсы на основе термопереноса, со струйными, лазерными и светодиодными принтерами, обеспечивающие вывод сообщений на обычной бумаге.

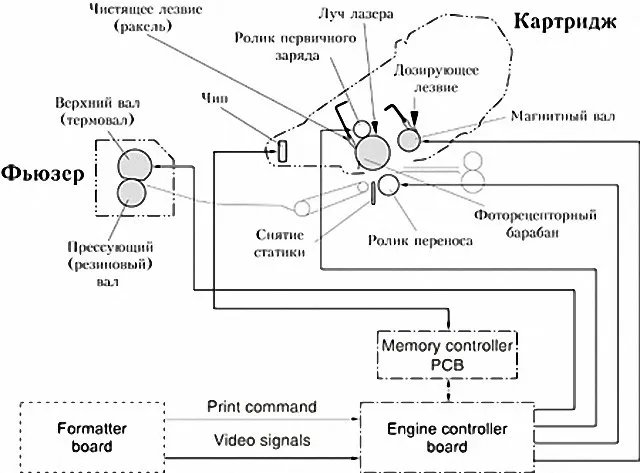

Надо сказать, что последние два типа принтеров используют фактически одну и ту же технологию печати – просто в последнем случае лазер с механическим сканированием, «рисующий» печатаемое изображение, заменен на неподвижную линейку светодиодов, обладающую большей надежностью.

За прошедшие тридцать семь лет модельный ряд факсов значительно вырос, и эти аппараты прочно заняли место на столах офисов. По факсу принимаются и отправляются деловые письма, копии платежных поручений, коммерческие предложения и многое другое. Но надо сказать, что в использовании факсов есть свои минусы. Один из них, например, заключается в том, что все приходящие документы распечатываются на бумаге, что
а) не экономно,
б) не удобно, так как гораздо эффективнее работать с электронными материалами.



К слову сказать, еще не так давно слово факс вызывало некоторое чувство чего то престижного.
